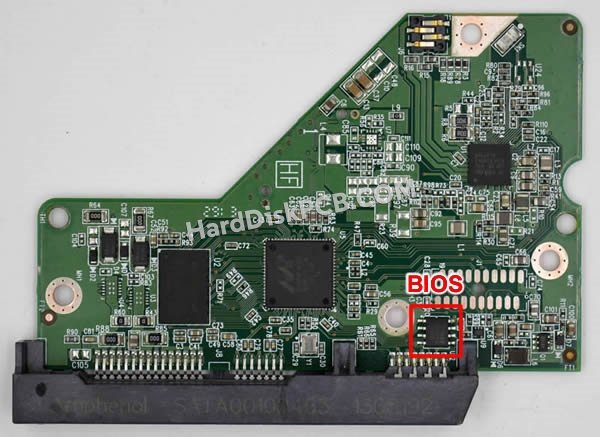

Quando si sostituisce il chip del BIOS 2060-771945-001 scheda elettronica HDD Western Digital (Perché sostituire il chip BIOS PCB del disco rigido?), molti clienti non sanno quale chip è il chip BIOS, si prega di fare riferimento alla seguente figura:
Passaggi per sostituire il chip del BIOS sul PCB
- Rimuovere il chip del BIOS dal circuito stampato originale del PCB;
- Rimuovere il chip del BIOS dal circuito stampato PCB di ricambio;
- Saldare il chip del BIOS dal circuito originale al circuito di ricambio;
Precauzioni per la sostituzione del chip BIOS PCB del disco rigido:
- strumenti necessari per sostituire il chip BIOS: stazione di saldatura, pinzette, ecc.
- Si prega di regolare la temperatura e la velocità del vento della pistola termica in base ai requisiti del PCB e del chip. In generale, la temperatura è compresa tra 300 e 350 °C e la velocità del vento è di circa 3 o 4 velocità.
- Assicurati che la direzione del testo dell’elenco puntato sia coerente e non commettere errori.
- I chip del BIOS di solito hanno 8 pin (4 su ciascun lato), che è relativamente facile da sostituire. Esistono anche PCB in cui sono integrati il chip BIOS e il chip del controller principale e la sostituzione di questo chip BIOS deve essere eseguita da personale professionale.
- È consigliabile avere una buona comprensione delle conoscenze e delle abilità pertinenti e fare pratica bene prima di procedere.
